Produktdetails:
Zahlung und Versand AGB:
|
Anwendbare Industrien: | Zementfertigungsstraße, Zementfabrik | Schlüsselverkaufsstellen: | Energieeinsparung, trocknende Art Verarbeitung |
---|---|---|---|
Brennofenmodell: | 2.7x45m | kühleres Modell: | 2.8x28m |
Kraftstoff: | Kohle, mazut, Gas usw. | Installation: | unter dem Führer unseres Ingenieurs |
Rohstoffmühle: | 2.2x8.5m | Ersatzteile: | On-line-Unterstützung, freie Ersatzteile, Feldinstallation, Kommission und Training |
Markieren: | rotary kiln in cement industry,cement production plant |
Fachmann 300 TPD schließen Zement-Produktions-Betriebszementfuge mit dem Zement ab, der Maschinerie herstellt

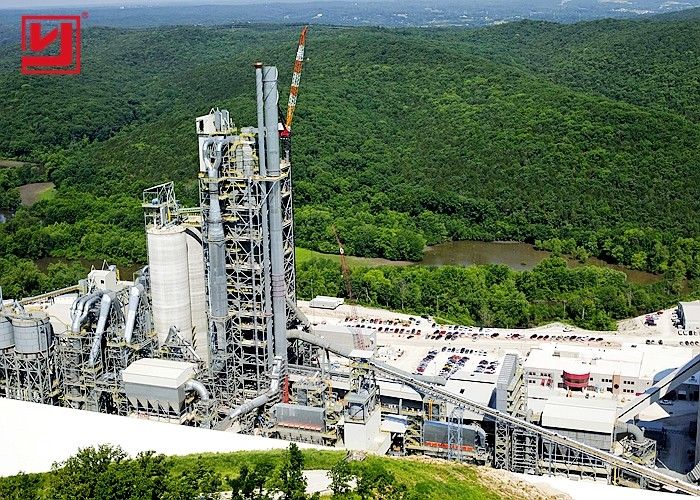

Produkt-Beschreibung (Zementfabrik)
Zementfertigungsstraße ist das FertigungsstraßeBauvorhaben, das durch eine Reihe Ausrüstungen der logischen Folge verfasst wird, die für Produktzement benutzt werden. Sie wird hauptsächlich, indem man Ausrüstung zerquetscht verfasst, Ausrüstung, Rohstoffvorbereitungsausrüstung, trocknende Ausrüstung homogenisiert, vorheizt und predecomposition Ausrüstung, die Klinkersinternausrüstung, abkühlende Ausrüstung, reibende Ausrüstung, die Packmaschine und übermittelt Ausrüstung, Klimaproduktionsstaubabsaugungsausrüstung usw. Der Jiangsu-pengfei Gruppenversorgungsprozeßentwurf, der Zivilbau, die komplette Ausrüstung, die Installation und der Probelauf, technische Dienstleistungen, der allgemeine Vertrag.
Entwurfsbasis:
1. Produktionsverfahren: Stellen Sie eine Fertigungsstraße des Zementes 300tpd mit Wirbelsturmvorwärmer mit fünf Stadien her. Vom Kalkstein, der zerquetscht, zementieren der reibende Rohstoff, brennendes System, Mühle, Verpackung und andere Produktionsanlagen.
2. Ausbaugröße
Klinker: 300tpd
jährliche funktionierende Tage 90000tpy: 300
Jährliche Zementproduktionskapazität: 101020tons
Das oben genannte Produkt basiert auf chinesischer Zementnorm, und es kann gemäß der lokalen Zementnorm justiert werden.
3. Zementanteil der Tasche und der Masse
Eingesackte Verpackung: 70% Massenverpackung: 30%
4. Transportmethode des Materials und des Produktes
Rohstoffe, Brennstoff und Zement werden mit dem LKW transportiert.
Material und Wärmeverbrauch:
Theoretischer Materialverbrauch: 1.514kg/kg. Cl
Wärmeverbrauch für Klinker: 4098kJ/kg.Cl
Ausrüstungsliste
Abschnitt | Ausrüstungsname, -spezifikation und -parameter | Kapazität |
Zerquetschender und übermittelnder Kalkstein |
Hauptsächlich: Backenbrecher Modell: 400×600 Kapazität: 17~115t/h Zweitens: Hammermühle Modell: 800×600 Kapazität: 25~35t/h |
25~35t/h |
Eisenerzzerquetschung | Backenbrecher: PEX250×750 | 14m3/h |
Rohstoffreiben |
Spezifikation: 2.2×8.5m Fütterungsgröße: ≤25mm Produktfeinheit: 12% (Sieb des Lochs 0.08mmsquare) Hauptleistungsstärke: 380kW Geschlossener Rand-Antrieb |
23t/h Mittlere Härte |
Abgasbehandlung |
Klimaanlagenturm: Spezifikation: φ3.85×26m Wassersprühkapazität:: 4t/h maximal |
|
Elektrofilter Modell: CDPK Querschnittsfläche des elektrischen Feldes: 30m2 Verarbeitung des Luftvolumens: 112000 m3/h |
||

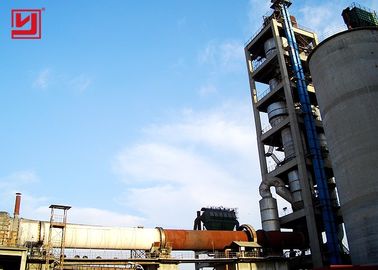

Vorwärmersystem
|
Fan der hohen Temperatur Modell: 1858SIBB24 Verarbeitung des Luftvolumens: 85000m3/h Voller Druck: 7200Pa Betriebstemperatur: 350degree Hauptleistungsstärke: 280kW |
|
Wirbelsturmvorwärmer mit fünf Stadien C1: 1-DIa2569mm C2, C3: 1-Dia2769mm C4, C5: 1-Dia2944mm |
12.5t/h | |
Hebepumpe Spezifikation: Durchmesser 800×4000mm Aufzughöhe: 45m Mit Wurzelfan: RE-145, 45kW |
25m3/h | |
Brennofenmedium |

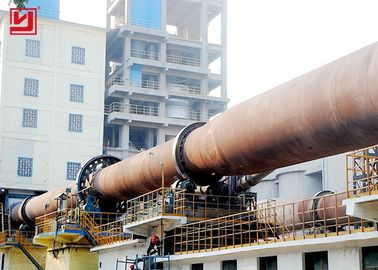

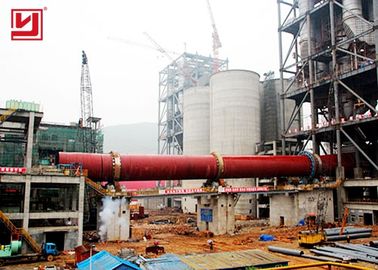

Drehrohrofen Spezifikation: 2.7×45m Steigung: 3,5% Hauptgeschwindigkeit: 0.3~2.25r/min Zusätzliche Geschwindigkeit: 0.08785r/min Netzspannung: 75kW |
12.5t/h |
Brennofenausgang, Klinkerabkühlen und Transport |
Kühlvorrichtung Spezifikation: 2.8×28m Hauptmotor: 55kW |
12.5t/h |
Brenner Art: drei Kanäle |
4t/h | |
Gipszerkleinerungsmaschine |
Modell: PEX-250×750 Fütterungsgröße: ≤210mm Entladung von Größe: ≤25mm Leistungsstärke: 30kW |
20t/h |
Zementreiben |
Ballmühle Spezifikation: 2.2×7.5m Fütterungsgröße: ≤25mm Produktfeinheit: 330m2/kg Hauptmotor: 380kW Laufwerksart: Rand-Antrieb |
15t/h |
O-SEPA Trennzeichen Spezifikation: N-500 Luftvolumen: 30000 m3/h |
15t/h | |
Zementverpackung | Verpacker mit zwei Tüllen | 30t/h |
Technische Parameter des Drehrohrofens
Produktbeschreibungen (m) | Brennofenmaße | Kapazität (t/d) | Umdrehungsgeschwindigkeit (r/min) | Leistungsstärke (Kilowatt) | Gesamtgewicht (t) | Anmerkung | ||
Durchmesser (m) | Länge (m) | Schiefe (%) | ||||||
Φ2.5×40 | 2,5 | 40 | 3,5 | 180 | 0.44-2.44 | 55 | 149,61 | Brennofen mit Wellenwirbelsturmvorwärmer |
Φ2.5×50 | 2,5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187,37 | ---- |
Φ2.5×54 | 2,5 | 54 | 3,5 | 204 | 0.48-1.45 | 55 | 196,29 | ---- |
Φ2.7×42 | 2,7 | 42 | 3,5 | 320 | 0.10-1.52 | 55 | 198,5 | ---- |
Φ2.8×44 | 2,8 | 44 | 3,5 | 400 | 0.437-2.18 | 55 | 201,58 | Außerhalb bauen Sie Brennofen auseinander |
Φ3.0×45 | 3 | 45 | 3,5 | 500 | 0.5-2.47 | 75 | 210,94 | ---- |
Φ3.0×48 | 3 | 48 | 3,5 | 700 | 0.6-3.48 | 100 | 237 | Außerhalb bauen Sie Brennofen auseinander |
Φ3.0×60 | 3 | 60 | 3,5 | 300 | 0.3-2 | 100 | 310 | Alumyte-Tonerdeschmiedebrennofen |
Φ3.2×50 | 3,2 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | Außerhalb bauen Sie Brennofen auseinander |
Φ3.3×52 | 3,3 | 52 | 3,5 | 1300 | 0.266-2.66 | 125 | 283 | Brennofen mit Vorwärmer precalcine |
Φ3.5×54 | 3,5 | 54 | 3,5 | 1500 | 0.55-3.4 | 220 | 363 | Brennofen mit Vorwärmer precalcine |
Φ3.6×70 | 3,6 | 70 | 3,5 | 1800 | 0.25-1.25 | 125 | 419 | Erzeugung Brennofen für die Anwendung von ofterheat |
Φ4.0×56 | 4 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | Brennofen mit Vorwärmer precalcine |
Φ4.0×60 | 4 | 60 | 3,5 | 2500 | 0.396-3.96 | 315 | 510 | Brennofen mit Vorwärmer precalcine |
Φ4.2×60 | 4,2 | 60 | 4 | 2750 | 0.4-3.98 | 375 | 633 | Brennofen mit Vorwärmer precalcine |
Φ4.3×60 | 4,3 | 60 | 3,5 | 3200 | 0.396-3.96 | 375 | 583 |
Brennofen mit Vorwärmer precalcine
|
